电动自行车用充电器安全技术要求

1   范围

本文件规定了电动自行车用充电器的防触电保护类别 、安全性 、标志 、警示语和说明书技术要求 , 描 述了相应的试验方法。

本文件适用于符合 GB 17761规定的电动自行车用充电器。

本文件不适用于电动自行车的车载充电器 、充/换电柜 、充电桩 、快速充电站等充电设施。

2   规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。 其中 , 注 日期的引用文 件 , 仅该日期对应的版本适用于本文件;不注日期的引用文件 , 其最新版本(包括所有的修改单)适用于 本文件。

GB/T 1002   家用和类似用途单相插头插座    型式 、基本参数和尺寸 GB/T 2099. 1   家用和类似用途插头插座    第 1部分:通用要求

GB/T 2423. 1   电工电子产品环境试验    第 2部分:试验方法    试验 A:低温 GB/T 2423. 2   电工电子产品环境试验    第 2部分:试验方法    试验 B:高温 GB/T 2423. 3   环境试验   第 2部分:试验方法    试验 Cab:恒定湿热试验

GB/T 2423. 10—2019   环境试验   第 2部分:试验方法    试验 Fc:振动(正弦)

GB/T 4208—2017   外壳防护等级(IP代码)

GB4343. 1   家用电器 、电动工具和类似器具的电磁兼容要求   第 1部分:发射 GB4706. 1—2005   家用和类似用途电器的安全   第 1部分:通用要求

GB4943. 1—2022   音视频 、信息技术和通信技术设备   第 1部分:安全要求

GB/T 5013. 1   额定电压 450/750V及以下橡皮绝缘电缆   第 1部分:一般要求

GB/T 5169. 11—2017   电工电子产品着火危险试验    第 11部分:灼热丝/热丝基本试验方法    成

品的灼热丝可燃性试验方法(GWEPT)

GB/T 5169. 16—2017   电工电子产品着火危险试验    第 16部分:试验火焰    50W 水平与垂直火

焰试验方法

GB/T 5169. 21—2017   电工电子产品着火危险试验    第 21部分:非正常热    球压试验方法

GB/T 16935. 1—2008   低压系统内设备的绝缘配合    第 1部分:原理 、要求和试验

GB 17625. 1—2012   电磁兼容    限值   谐波电流发射限值(设备每相输入电流 ≤16A) GB 17761   电动自行车安全技术规范

CISPR 16-2-3   无线电骚扰和抗扰度测量设备和测量方法规范    第 2-3部分:无线电骚扰和抗扰 度测量方法    辐射骚扰测量(Specification  for  radio  disturbance and immunity measuring apparatus and methods—Part  2-3: Methods  of  measurement  of  disturbances  and  immunity—Radiated  disturb- ance measurements)

3   术语和定义

GB4706. 1—2005界定的以及下列术语和定义适用于本文件。

GB 42296—2022

注 :  除另行说明或规定外 , 本文件中的术语“ 电压”和“ 电流”都是指有效值(r. m. S) 。 3. 1

涓流充电     trickle charge

使蓄电池保持在近似完全充电状态的连续小电流[不大于 0. 03C]进行充电 。 3. 2

额定输入电压     rated input voltage   由制造商为充电器规定的输入电压 。

3. 3

额定输入电流     rated input current

由制造商给充电器规定的额定输入电流

注 :  一般把充电器高效充电区结束前的输入电流 , 规定为额定输入电流 。 3. 4

额定输出电压    rated output voltage

由制造商给充电器规定的直流输出电压 。 3. 5

最高输出电压    max output voltage

由制造商给充电器规定的最高输出电压 。 3. 6

额定输出电流     rated output current

由制造商给充电器规定的额定直流输出电流 。

注 :  一般把充电器高效充电区结束前的输出电流 , 规定为额定输出电流 。 3. 7

电源软线     supply cord

固定到充电器上 , 用于给充电器提供交流电的软线 。 3. 8

输出软线    output cord

固定在充电器上 , 用于充电器输出直流电的软线 。 3. 9

热失控     thermal runaway

充电时出现的一种临界状态 , 由蓄电池组热量产生的速率超过其散热能力导致温度连续升高 , 进而 使蓄电池组破坏 。

注 :  在锂离子蓄电池组中 , 热失控可能引起锂熔化 。 3. 10

高效充电区     high efficient charging range

蓄电池组在规定的单体蓄电池的充电电压值以下进行充电的区域 。通常以一个恒定的直流电流值 对蓄电池组进行充电 。

注 :  在温度为 25 ℃的环境中 , 铅酸单体蓄电池的充电电压在 2. 40V 以下 , 三元锂离子单体蓄电池和锰酸锂离子单 体蓄电池的充电电压在 4. 10V 以下 , 磷酸铁锂离子单体蓄电池的充电电压在 3. 34V 以下时的充电区间 。

[来源:GB/T 36944—2018, 3. 11] 3. 11

高压充电区     high voltage charging range

蓄电池在规定的单体蓄电池的充电电压值及以上进行充电的区域 。通常以一个恒定的直流电压值 对蓄电池进行充电 。

GB 42296—2022

注 :  在温度为 25℃的环境中 , 铅酸单体蓄电池的充电电压在 2. 40V及以上 , 锂离子单体蓄电池 、三元锂离子单体蓄 电池和锰酸锂离子单体蓄电池在 4. 10V及以上 , 磷酸铁锂离子单体蓄电池在 3. 34V及以上时的充电区间。

[来源:GB/T 36944—2018, 3. 12] 3. 12

额定容量     rated capacity

在规定的条件下 , 蓄电池完全充电状态所能提供的由制造厂标明的安时电量。 注 :  额定容量用“C”表示。

3. 13

正常工作     normal operation

当充电器连接到电源时 , 其按正常使用进行工作的状态。

注 :  包含高效充电 、高压充电 、涓流充电等状态 , 以及说明书明示的最大充电电流 、电压状态。

4   防触电保护类别

4. 1    I 类充电器

电击防护不仅依靠基本绝缘 , 且包括一个附加安全措施的充电器。 该充电器防护措施是将易触及 的带电部件连接到设施固定部件中的接地保护导体上 , 以使得基本绝缘失效 , 易触及的带电部件不会带 电 。该类充电器有一个保护接地。

注 :  此防护措施包含电源线中的保护性导线。 I 类充电器中可能包含 Ⅱ类结构。 示例:  输入端为单相两极带接地插头的充电器。

4. 2    " 类充电器

电击防护不仅依靠基本绝缘 , 而且提供双重绝缘或加强绝缘等附加安全措施的充电器。 该类充电 器没有保护接地。

示例:  输入端为单相两极插头的充电器。

5   要求

5. 1   机械安全及结构

5. 1. 1   外壳冲击

按 6. 1. 1规定的方法进行试验后 , 充电器应符合 GB4706. 1—2005中 21. 1 的规定。

5. 1. 2   跌落

按 6. 1. 2规定的方法进行试验后 , 充电器应符合 GB4706. 1—2005中 8. 1、15. 1. 1、16. 3 和第 29章的 规定。

5. 1. 3   振动

按 6. 1. 3 规定的方法进行试验后 , 充电器应符合以下要求:

a)    各相关部件无变形脱落 ;

b)    符合 5. 2. 2 的规定 ;

c)    能正常工作。

GB 42296—2022

5. 1. 4   结构

5. 1. 4. 1   充电器的结构应符合以下要求:

a)    消除在正常使用或用户维护期间对用户造成危险的粗糙或锐利的棱边 ;

b)    通过一个隔离装置(变压器等)给输出电路供电 ;

c)    木材 、棉花 、丝 、普通纸以及类似的纤维或吸湿性材料 , 除非经过浸渍 , 否则不应作为绝缘材料 使用 。

5. 1. 4. 2   保护阻抗应至少由两个单独的元件构成 , 这些元件的阻抗在器具的寿命期间内不能有明显的 改变 。如果这些元件中的任何一个出现短路或开路 , 则不应超过 GB4706. 1—2005中 8. 1. 4规定的值 。

注 :  符合 GB4943. 1—2022中 5. 5. 6 的电阻器和符合 GB/T 6346. 14—2015的 Y 级电容器认为是足够稳定的阻抗 元件 。

5.1.4.3   通过一个插头来与电源连接的器具 , 其结构应能使其在正常使用中当触碰该插头的插脚时 , 不 会因有充过电的电容器而引起电击危险 。

注 :  额定电容量不大于 0. 1 μF的电容器 , 不认为会引起电击危险 。

5. 1. 5   内部布线

充电器内部布线应符合以下要求 。

a)    当套管作为内部布线的附加绝缘来使用时 , 采用可靠的方式保持在位 。

b)    布线通路光滑 , 且无锐利棱边 。

c)    布线的保护使它们不与能引起绝缘损坏的毛刺 、冷却翅片或类似的物件接触 。有绝缘导线穿 过的金属孔洞 , 有平整 、圆滑的表面或带有绝缘套管 。

d)    黄/绿组合双色标识的导线 , 只用作接地导线 。

5. 2   电气安全

5. 2. 1   工作温度下的泄漏电流

按 6. 2. 1规定的方法进行试验后 , 其值应不大于以下限值:

a)    对 I 类充电器:0. 75mA;

b)    对 Ⅱ类充电器和 Ⅱ类结构:0. 25mA。

5. 2. 2   电气强度

按 6. 2. 2 规定的方法进行试验 , 充电器不应出现击穿现象 。

5. 2. 3   电气间隙 、爬电距离和固体绝缘

5. 2. 3. 1   电气间隙

按 6. 2. 3. 1规定的方法进行试验 , 充电器应符合 GB4706. 1—2005中 29. 1 的规定 。

对在海拔高于 2 000m 的区域使用的充电器 , 其最小电气间隙应根据 GB/T 16935. 1—2008 中表 A. 2规定的相关系数进行增加 。

5.2.3.2   爬电距离

按 6. 2. 3. 2规定的方法进行试验 , 充电器应符合 GB4706. 1—2005中 29. 2 的规定 。

对于工作电压 >50 V 且 ≤630 V, 如果 GB 4706. 1—2005 中 29. 2 的表 17、表 18 中没有列出电压 值 , 爬电距离的值可通过插值法得到 。

GB 42296—2022

如果插值法得到的爬电距离小于相应的电气间隙值,则应采用该电气间隙值作为爬电距离的数值 。 5.2.3.3   固体绝缘

按 6. 2. 3. 3规定的方法进行试验,充电器应符合 GB 4706. 1—2005中 29. 3 的规定 。

5. 2. 4   防触电保护

按 6. 2. 4规定的方法进行试验,充电器的结构和外壳应使其对意外触及带电部件有足够的防护 。

5. 2. 5   非正常工作

5. 2. 5. 1   错接

按 6. 2. 5. 1规定的方法进行试验,充电器应无电流输出,不发生电击 、火灾和机械危险 。正确连接后 充电器应正常工作 。

5.2.5.2   短路

按 6. 2. 5. 2规定的方法进行试验,充电器应无任何故障出现,不发生电击 、火灾和机械危险 。 5.2.5.3   风扇堵转

装有风扇的充电器按 6. 2. 5. 3规定的方法进行试验,应符合 5. 2. 2 的规定 。 5.2.5.4   元件失效

按 6. 2. 5. 4规定的方法进行试验,充电器电路中任何一个元件短路或开路(满足基本绝缘 、附加绝 缘 、加强绝缘的元件除外)不应出现如下现象 :

a)     电击 、火灾 、机械危险 ;

b)    锂离子电池充电器产生高于额定最高输出电压 15%的输出电压,铅酸蓄电池充电器产生高于 额定最高输出电压 20%的输出电压 ;

c)    产生持续时间大于 1. 0 s,且输出电流有效值高于额定电流 200%的电流 。 经上述试验后,充电器冷却到室温,应符合 5. 2. 2 要求 。

5. 2. 6   熔断器

5. 2. 6. 1   充电器的输入端应加装独立的熔断器;其输出端在线路板上,与输出导线之间也应加装独立的 熔断器 。

5.2.6.2   充电器的输出端熔断器的标称电流规格不应大于标称额定输出电流的三倍。

5.2.6.3   熔断器的规格应标在熔断器的邻近处或在说明书中提供一个明确的、包含有关说明的对照 表,熔断器的规格 、参数(例如 F1、F2等)应符合产品说明书或其他明示的规定 。

5. 2. 7   充电参数

5. 2. 7. 1   输入电流

按 6. 2. 7. 1规定的方法进行测试,充电器的实际最大输入电流与额定输入电流的偏差,不应超过 表 1 中给出的相应偏差值 。

注 :  仅考核正偏差值,不考核负偏差值 。

GB 42296—2022

表 1   输入电流偏差

5.2.7.2   输出电流

按 6. 2. 7. 2规定的方法进行测试 , 充电器的实际最大输出电流与额定输出电流的偏差不应超过 士10% 。

5.2.7.3   电源适应性

按 6. 2. 7. 3规定的方法进行电源适应性测试 , 充电器的实际最大输出电流与额定输出电流的偏差不 应超过 士10% 。

5. 2. 8   电源软线及输出线

5. 2. 8. 1   充电器的电源软线及输出软线应采用铜线 , 且其规格应符合 GB 4706. 1—2005中 25. 7 的要 求 。低温 环 境 下 使 用 的 电 池 充 电 器 , 其 电 源 软 线 的 规 格 不 应 低 于 普 通 氯 丁 橡 胶 护 套 软 线 为 GB/T 5013. 1中的普通氯丁或其他相当的合成弹性体橡套软线(60245IEC57) 。其横截面积不应小于表 2 中的标称值 。

注 :  输出软线中的互联软线的横截面积不适用本条款 。互联软线是指充电器输出软线中 , 用于充电器与被充电电 池组进行通信(信号)连接 , 提供通信协议传输的软线 。

表 2   导线的最小横截面积

5.2.8.2   电源软线及输出线不应与器具的尖点或锐边接触。

5.2.8.3    I 类充电器的电源软线应有一根黄/绿芯线 , 连接在器具的接地端子和插头的接地触点之间 。

5.2.8.4   电源软线及输出线的导线在承受接触压力之处,不应通过铅-锡焊将其合股加固, 除非夹紧装 置的结构使其不因焊剂的冷流变而存在不良接触的危险 。

5.2.8.5   在将软线模压到外壳的局部时 , 该电源软线及输出线的绝缘不应被损坏 。

5.2.8.6   电源软线及输出线应有软线固定装置 , 该固定装置应使导线在接线端处免受拉力和扭矩 , 拉力 和扭矩符合表 3 的要求 , 并保护导线的绝缘免受磨损 。

GB 42296—2022

表 3   电源软线及输出线拉力和扭矩

5.2.8.7   只能借助于工具,才能触及到电源软线固定装置,或者其结构只能借助于工具才能把软线装 配上。

5.2.8.8   充电器的结构应使电源软线及输出线在进入充电器处,有足够的防止过度弯曲的保护。

5. 2. 9   接地措施

按 6. 2. 9规定的方法进行试验, I 类充电器应符合 GB4706. 1—2005中第 27章的规定。

5. 3   环境适应性

5. 3. 1   低温

按 6. 3. 1规定的方法进行试验后,充电器应工作正常。

5. 3. 2   高温

按 6. 3. 2规定的方法进行试验后,充电器应工作正常。

5. 3. 3   恒定湿热

按 6. 3. 3规定的方法进行试验后,电气强度应符合 5. 2. 2 的规定。

5. 3. 4   防异物侵入

按 6. 3. 4规定的方法进行试验,试验探针不应触及带电部件。

5. 3. 5   防水

按 6. 3. 5规定的方法进行试验后,充电器应工作正常,电气强度应符合 5. 2. 2 的规定。

5. 4   发热与热失控

5. 4. 1   温升

按 6. 4. 1规定的方法进行试验,充电器表面 、电源软线及输出线的温升应符合下述规定 :

a )    对金属材料 ≤30K;

b)    对非金属材料 ≤50K。

5. 4. 2   超温保护

按 6. 4. 2规定的方法进行试验,充电器应在 15min 内切断输出电流。

5. 4. 3   过充切断

按 6. 4. 3规定的方法进行试验,充电器对电池在高效充电区充电时,当电池充入电量不超过 1. 20C

GB 42296—2022

(额定容量)时 , 充电器应自动转入下一个充电阶段(状态) , 或者切断输出电流 。

5. 4. 4   延时切断

按 6. 4. 4 规 定 的 方 法 进 行 试 验 。 在 充 电 器 对 电 池 在 高 压 充 电 区 充 电 时 , 持 续 时 间 不 应 超 过 180min , 充电器应自动转入下一个充电阶段(状态) , 或者切断输出电流 。

当充电器进入涓流充电阶段 , 持续时间不超过 180min , 应自动切断输出电流 。

注 :  锂离子电池充电器及其他无涓流充电阶段设计的充电器 , 不考核涓流充电阶段切断功能 。

5. 5   输出接口安全性

5. 5. 1   充电器的输出接口(标称电压 48V及以下)不应与符合 GB/T 2099. 1及 GB/T 1002规定的输入 接口互插 。

5. 5. 2   不同电池种类充电器的插头插座系统不能互插 。充电器对不适配的蓄电池组系统充电时 , 应无 输出 。

示例 :  铅酸蓄电池组充电器和锂离子电池组充电器这两个种类的充电器的输出接口 。

5. 5. 3   充电器的直流输出端正负极的两个金属导电部分 , 不能同时被触及 。

5. 5. 4   充电器空载输出电压有效值 , 不应高于 42. 4 V。

5. 5. 5   充电器与被充电电池组(系统)应有互认协同协议 。锂离子蓄电池组充电器或其他蓄电池组充 电器应先与被充电电池组(系统)互认协同 , 确认蓄电池组的技术参数 , 再开始充电 。

示例 1:  锂离子蓄电池组技术参数包含电池种类 、电压 、串数 、电池容量等 。 示例 2:  钠离子蓄电池组技术参数包含电池种类 、电压 、串数 、电池容量等 。

5. 5. 6   铅酸蓄电池组充电器输出接口电源端的正极 、负极设置应符合图 1、图 2 的规定 。锂离子蓄电池 组充电器或其他蓄电池组充电器输出接口电源端的正极 、负极设置应符合图 3、图 4 的规定 。

5. 5. 7   铅酸蓄电池组充电器 , 输出接口应设计为插头 , 插头形式如图 1 所示 , 对应的插座形式如图 2 所示 。

5. 5. 8   锂离子蓄电池组充电器或其他蓄电池组充电器 , 输出接口应设计为插头 , 插头形式如图 3 所

示 , 对应的插座形式如图 4所示 。

GB 42296—2022

单位为毫米

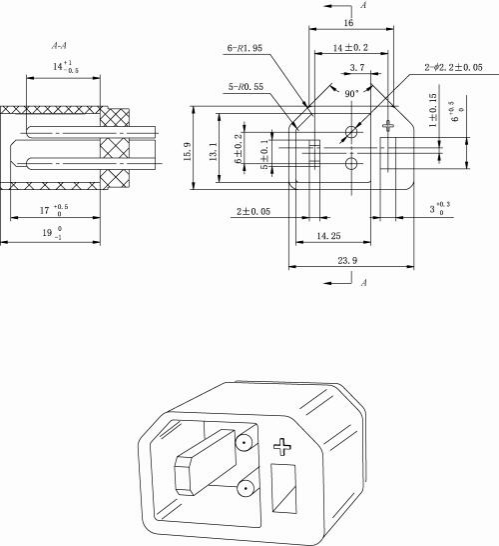

示例 :  铅酸蓄电池充电器输出插头三维图 。

图 1   铅酸蓄电池充电器输出插头形式

GB 42296—2022

单位为毫米

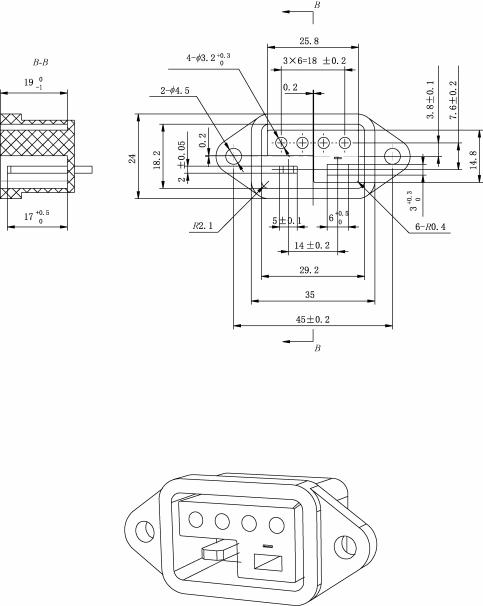

图 2   铅酸蓄电池充电器输出插头对应的插座形式

10

GB 42296—2022

单位为毫米

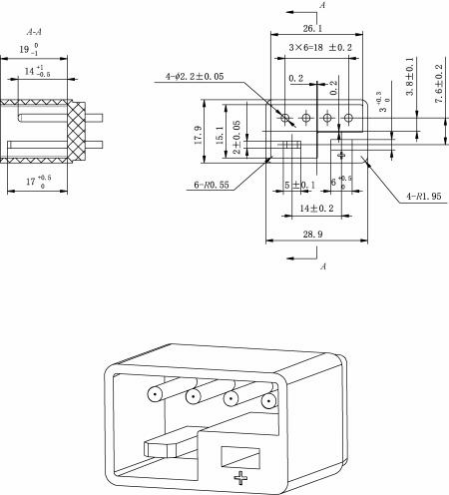

示例 :  锂离子蓄电池充电器或其他蓄电池组充电器输出插头三维图 。

图 3   锂离子蓄电池充电器或其他蓄电池组充电器输出插头形式

GB 42296—2022

单位为毫米

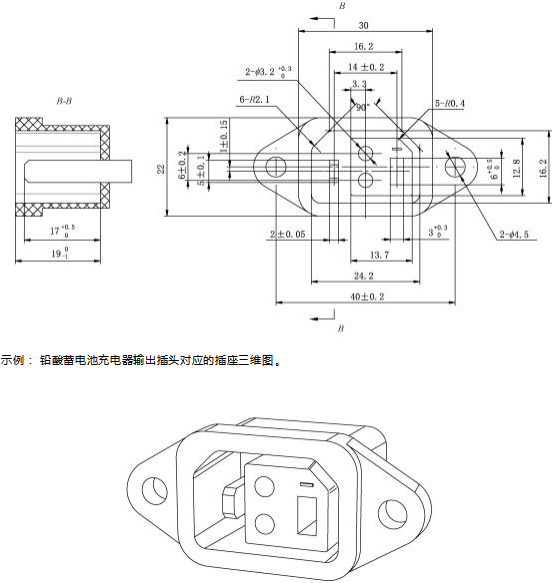

示例 :  锂离子蓄电池充电器或其他蓄电池组充电器输出插头对应的插座三维图。

图 4   锂离子蓄电池充电器或其他蓄电池组充电器输出插头对应的插座形式

5. 6   耐热及防火阻燃

5. 6. 1   耐热

按 6. 6. 1规定的方法进行试验,充电器的外壳 、支撑载流连接件的绝缘材料的压痕直径应不大于 2. 0 mm。

5. 6. 2   灼热丝

5. 6. 2. 1   充电器内部的支撑正常工作期间载流超过 0. 2 A 的连接件的绝缘材料部件,以及距这些连接 处 3 mm 范围内的绝缘材料按 6. 6. 2. 1 规定的方法进行试验,应通过 850 ℃ 的灼热丝可燃性试验 (GWEPT) 。

GB 42296—2022

5.6.2.2   充电器内部的支撑载流连接的绝缘材料部件,以及距这些连接处 3 mm 范围内的绝缘材料部 件按 6. 6. 2. 2 规定的方法进行试验 , 应通过 750℃的灼热丝可燃性试验(GWEPT) 。但是如果通过了上 述灼热丝试验 , 但在试验期间产生的火焰持续超过 2 s , 则该连接件上方 20mm 直径 、50mm 高的圆柱 范围内的部件 , 应按 6. 6. 4. 1进行附加针焰试验 。但用符合针焰试验的隔离挡板屏蔽起来的部件不需进 行试验 。符合下列情况可认为耐受针焰试验:

a)    试样无火焰和灼热 , 并且规定的铺底层或包装绢纸没有起燃 ;

b)    在移开针焰后 , 试验样品的火焰或灼热在 30s 之内熄灭 , 并且规定的铺底层或包装绢纸没有 起燃 。

5. 6. 3   垂直燃烧

5. 6. 3. 1   充电器中的非金属材料按 6. 6. 3规定的方法进行试验 , 试样可在成品上制样 。如无法从成品上 制样 , 可单独制样 , 该试样厚度不应大于相关部件 。

5.6.3.2   充电器外壳材料应符合 GB/T 5169. 16—2017中 V-0级的要求 。

5.6.3.3   装塞在充电器外壳开孔中的元件的材料应符合 GB/T 5169. 16—2017中 V-0级的要求 。这些 元件应仅限于开关 、指示灯(指示灯引柱除外) , 连接器和器具插座 。

5.6.3.4   充电器风扇材料应符合 GB/T 5169. 16—2017中 V-1级 。

5.6.3.5   除非符 合 下 列  a) 、b) 、c)  项 的 任 一 项 规 定 ,  否 则 其 他 充 电 器 内 部 元 件 材 料 应 符 合

GB/T 5169. 16—2017中 V-2级 :

      a)    充电器外壳仅开有供连接导线填满的开孔和供通风用的 、宽度不超过 1 mm , 长度不限的

b)    小电气元器件 , 如果这些元件被安装在符合垂直燃烧等级 GB/T 5169. 16—2017中 V-1级或 更 优等级的材料上 , 例如集成电路 , 光电耦合器 , 体积不超过 1 750mm3  的电容器 ;

c)    除金属 、玻璃和陶瓷外 , 每个零件的非金属材料质量不超过 4 g 的小机械零件 。

5.6.3.6   充电器如采用灌胶工艺 , 所用胶体应符合 GB/T 5169. 16—2017中 V-0级 。

5. 6. 4   针焰

5. 6. 4. 1   充电器用印制板的基材应按 6. 6. 4. 1 规定的方法进行试验 。试验不进行于基材试样不厚于印 刷电路板的情况下 , 按 GB/T 5169. 16—2017类别为 V-0的材料 。

符合下列情况可认为耐受针焰试验:

a)    试样无火焰和灼热 , 并且规定的铺底层或包装绢纸没有起燃 ;

b)    在移开针焰后 , 试验样品的火焰或灼热在 15s 之内熄灭 , 而且规定的铺底层或包装绢纸没有 起燃 。

注 :  如充电器采用灌胶工艺且灌胶包裹住全部印制板 , 则印制板的基材不必进行此项试验 。

5.6.4.2   如充电器外壳 、装塞在充电器外壳开孔中的元件的材料不具备进行 5. 6. 3 试验的制样条件 , 则 上述材料应按 6. 6. 4. 2进行试验 。评判要求为第一次施加试验火焰后 , 试验样品不得完全燃尽 , 任一次 施加试验火焰后 , 任何样品的燃烧持续时间不应超过 15s , 且平均燃烧时间不得超过 10s , 薄棉纸不起 燃 , 白松木板也不碳化 。

5. 7   发射

5. 7. 1   端子骚扰电压

按 6. 7. 2规定的方法进行试验 。充电器电源端子骚扰电压应符合表 4规定的限值 。

GB 42296—2022

表 4   频率范围为 150KHz ~ 30MHz 的电源端子骚扰电压限值

5. 7. 2   30MHz ~ 1 000MHz频段内的发射

5. 7. 2. 1   骚扰功率

按 6. 7. 3. 1规定的方法进行试验 。充电器骚扰功率应符合表 5规定的限值 。如按 5. 7. 2. 3 中方法 a) 对发射进行评估,需应用表 6。

表 5   频率范围为 30MHz ~ 300MHz 的骚扰功率限值

表 6   频率范围为 30MHz ~ 300MHz 的骚扰功率测量裕量

5.7.2.2   辐射骚扰

按 6. 7. 3. 2规定的方法进行试验 。充电器辐射骚扰应符合表 7规定的限值 。

GB 42296—2022

表 7   频率范围为 30MHz ~ 1 000MHz 的辐射骚扰限值

5.7.2.3   限值的应用

装有半导体装置的充电器 , 如果不包含任何高于 9 KHz 的时钟频率 , 则在 30MHz~1000MHz 的

频段内不规定限值 。

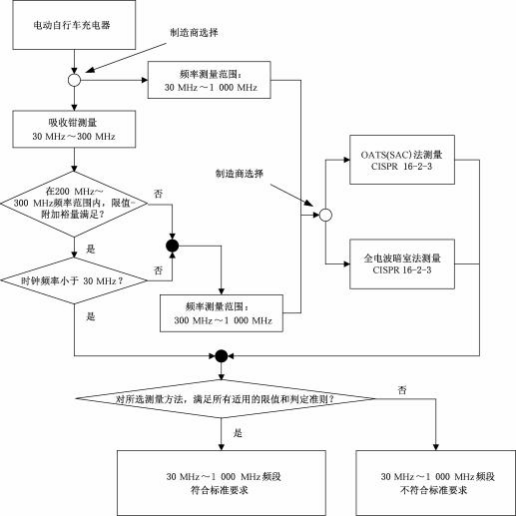

按照方法 a)或 b)评估充电器的发射 , 参见附录 A 中图 A. 1。

a)    在 30MHz~300MHz 的频段内 , 充电器应符合表 5 的限值 ;

如同时满足以下条件 1)和 2) , 则认为充电器在 300MHz~1000MHz频段内符合要求:

1)    充电器的所有发射值应低于应用限值(按表 5)减去相应裕量(按表 6) ;

2)    最大时钟频率应小于 30MHz 。

如不满足条件 1)或 2)的任一条 , 则应进行 300MHz~1000MHz 频段的辐射测量 , 采用表 7 中该频段限值 。在上述情况下 , 30MHz~300MHz频段应符合表 5 的限值 。

b)    充电器应符合表 7 的限值 。

测试报告应注明采用的测量方法和限值 。

5. 7. 3   谐波电流

按 6. 7. 4规定的方法进行试验 。充电器应符合 GB 17625. 1—2012中 A类设备的规定 。

6   试验方法

6. 1   机械安全及结构

6. 1. 1   外壳冲击

散热孔 、通风窗的最薄弱点用 0. 5 J士0. 05J的冲击能量冲击三次;外壳其余的最薄弱点用 1. 0 J士 0. 05J的冲击能量冲击三次 。测试可选择多个测试点 。

6. 1. 2   跌落

除去充电器外包装 , 不通电 。将充电器放在离地高度 1 m 处 , 自 由跌落在混凝土地面上 。 同一个

GB 42296—2022

试样进行三次跌落试验 , 每次跌落试验充电器碰地的位置互不相同 。

6. 1. 3   振动

按照 GB/T 2423. 10—2019中的规定 。 除去充电器外包装 , 不通电 , 将充电器固定在振动台上 。按 表 8调节振动台的加速度 、频率 、垂直振动时间 。试验结束后 , 按 6. 2. 2 规定的方法进行电气强度试 验 , 试验电压为规定的 85% 。

表 8   振动试验参数

6. 1. 4   结构

按照 GB 4706. 1—2005中第 22章规定的方法进行试验 。

6. 1. 5   内部布线

按照 GB 4706. 1—2005中第 23章规定的方法进行试验 。

6. 2   电气安全

6. 2. 1   工作温度下的泄漏电流

充电器在正常工作温度下 , 加以 1. 06倍额定输入电压 , 让其在最大负载下进行充电工作 。 用泄漏 电流测试仪的一个测试棒与充电器输入电源的任一极连接 , 另一个测试棒与充电器连接金属箔的易触 及部件连接 , 测量充电器的泄漏电流 。

6. 2. 2   电气强度

使用耐电压测试仪在充电器的带电部件和易触及部件(非金属部件用金属箔覆盖)之间进行电气强 度测试 。测试电压值如下:

a)    基本绝缘: 1 250V;

b)    附加绝缘: 1 750V;

c)    加强绝缘: 3000V。

测试的电压频率为 50 Hz , 时间为 1 min , 跳闸电流设置为 10mA 。

6. 2. 3   电气间隙 、爬电距离和固体绝缘

6. 2. 3. 1   电气间隙

按照 GB 4706. 1—2005中 29. 1规定的方法进行试验 。 注 :  充电器的电气间隙测试示例见附录 B。

6.2.3.2   爬电距离

按照 GB 4706. 1—2005中 29. 2规定的方法进行试验 。 注 :  充电器的爬电距离测试示例见附录 B。

GB 42296—2022

6.2.3.3   固体绝缘

按照 GB 4706. 1—2005中 29. 3规定的方法进行试验 。

6. 2. 4   防触电保护

按照 GB 4706. 1—2005中第 8章规定的方法进行试验 。

6. 2. 5   非正常工作

6. 2. 5. 1   错接

将充电器输入端与电源连接使其正常工作,在充电器的输出端串接一个电流表后与充满电的电池 组(该电池组的电容量为使用说明书明示的最大容量)输入端的正极负极错接,保持 10 min 后断开,观 察电流表的读数是否始终小于 5 mA。重新正确连接后,充电器是否正常工作 。

6.2.5.2   短路

将充电器输入端与电源连接,输出端与电子负载连接,使其满载工作,取一个与充电器输出端相匹 配的插头,在插头的正负极之间用截面积大于 1 mm2导线(短路电阻小于 50 mΩ)与充电器的输出端进 行短路,或者使用电子负载进行短路,连接 15s 后撤除 。

6.2.5.3   风扇堵转

在试验中使用机械方式,人为堵转风扇 30min 。 6.2.5.4   元件失效

将充电器与电子负载连接,并在输出端并联一台有数据记录功能(记录间隔 ≤10ms)的电压表,串 联一只有数据记录功能(记录间隔 ≤10ms)的电流表 。

首先调节负载,充电器上电后工作在最高电压状态,选择短接电源次级端反馈光耦两个脚 、电压采 样电阻等其他可替代切断电压反馈回路的元件中的一项(只进行单一故障,短路或开路一个元件),保持 60s,读取电压表读数 。

调节负载,使充电器工作在最大电流状态,同时保证输出电压为额定输出电压,选择短接电流采样 电阻等其他可替代切断电流反馈回路的元件中的一项(只进行单一故障,短路或开路一个元件),保持 60s,读取电流表读数 。

测试过程中通过目视检查是否有火灾危险和机械危险等情况 。充电器元件失效测量原理框架如图 5所示 。

17

GB 42296—2022

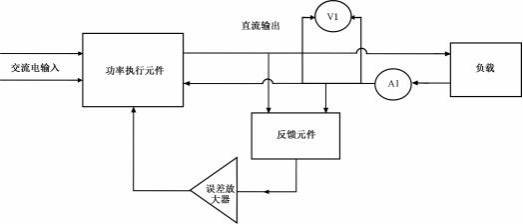

图 5   充电器元件失效测量原理框架

6. 2. 6   熔断器

采用目测方法进行检查 。

6. 2. 7   充电参数

6. 2. 7. 1   输入电流

充电器在额定输入电压和正常工作状态下工作 , 使用电流测量仪器测量输入电流 。 注 :  一般在充电器高效充电区的结束前 , 达到实际最大输入电流 。

6.2.7.2   输出电流

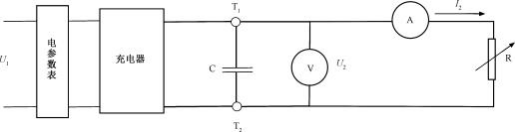

充电器测试电路见附录 C 中图 C. 1。 给充电器供以额定电压 , 调节可变电阻使输出电压达到额定 直流输出电压 , 然后测量输出电流 。

注 :  一般在充电器高效充电区的结束前 , 达到实际最大输出电流 。

6.2.7.3   电源适应性

调节充电器输入电压 , 当输入电压在额定电压的 —10%~十10%的范围内变化时 , 使用电流测量仪

器测量充电器的输出电流 。

6. 2. 8   电源软线及输出线

按照 GB 4706. 1—2005中第 25章规定的方法进行试验 。

6. 2. 9   接地措施

按照 GB 4706. 1—2005中第 27章规定的方法进行试验 。

6. 3   环境适应性

6. 3. 1   低温

将充电器连接电源和合适的电池组后放置在温度为 — 20 ℃ 士 2 ℃ 的恒温试验箱内进行连续充 电 , 按照 GB/T 2423. 1规定的方法(Ad)进行试验 。

GB 42296—2022

试验时间为 2 h 。

注 :  试验时电池组置于恒温试验箱外 。使用充电器标称被充电电池组 1. 5倍以上容量的电池组进行 。

6. 3. 2   高温

将充电器连接电源和合适的电池组后放置在温度为 55 ℃ 士2℃的恒温试验箱内进行连续充电 , 按 照 GB/T 2423. 2规定的方法进行试验 。

试验时间为 2 h 。

注 :  试验时电池组置于恒温试验箱外 。使用充电器标称被充电电池组 1. 5倍以上容量的电池组进行 。

6. 3. 3   恒定湿热

将充电器放置在温度为 40 ℃ 士2℃ , 相对湿度为 90%~96%的环境中 , 按照 GB/T 2423. 3 规定的 方法进行试验后 , 并在 0. 5 h 内按 6. 2. 2规定的方法 , 进行电气强度试验 , 试验电压为规定值的 85% 。

试验时间为 48h 。

6. 3. 4   防异物侵入

使用 GB/T 4208—2017中表 6 的附加字母 C规定的试棒进行试验 。

6. 3. 5   防水

采用符合 GB/T 4208—2017中 IPX3规定的喷头洒水装置 , 流量为 10L/min士0. 5 L/min , 持续时 间 10min , 向充电器作全方位的喷淋洒水( 自来水) 。试验时 , 保持充电器的正面朝上 , 通风孔在侧面 (与地面垂直)位置 , 该试验结束后 , 应静置 10min 。

6. 4   发热与热失控

6. 4. 1   温升

按照 GB 4706. 1—2005中第 11章规定的方法进行试验 , 试验条件为 25℃ 士2℃ , 输入电压为 1. 06 倍额定输入电压 。

6. 4. 2   超温保护

将充电器放置在 70 ℃ 士2℃高温试验箱中保持 30min , 在充电器的输出端串接一个直流电流表后 接上负载 , 进行最大负载充电工作 。用计时器记录电流表的电流下降到小于 5 mA 的时间 。

6. 4. 3   过充切断

在室温 25 ℃ 士5℃环境条件下 , 在充电器输出端串接一个精度不低于 0. 5%的直流电参数测量仪 后与电子负载连接 , 接通电源 , 对电子负载进行模拟充电 。

调节电子负载 , 模拟电池处于高效充电区充电状态 , 记录充电器在高效充电区电子负载的充电量 。 注 :  可用一个比充电器标称电池额定容量大 30%以上的电池组代替电子负载 。 电子负载宜使用恒压负载 。

6. 4. 4   延时切断

将充电器的输出端串接一个直流电流表后与电池组输入端连接 , 接通电源对电池组充电 。

当充电器进入高压充电区时 , 用计时器记录高压充电区转入涓流充电状态时或切断的时间 。

当充电器进入涓流充电区时 , 用计时器记录输出电流切断 , 或者当电流表的读数下降到小于 5 mA 时候的时间 。

GB 42296—2022

6. 5   输出接口安全性

使用符合 GB/T 2099. 1及 GB/T 1002规定的量规 , 进行输出接口不与输入接口互插的测试 。

使用 GB/T 4208—2017中表 6 的附加字母 C规定的试棒进行输出端正负极的两个金属导电部分 不能同时被触及试验 。

使用数字万用表对充电器空载输出电压 、输出接口正负极性进行测量 。

使用通用量具对铅酸蓄电池输出插头形式及尺寸 、锂离子蓄电池充电器输出插头形式及尺寸进行 测量 。

6. 6   耐热及防火阻燃

6. 6. 1   耐热

取 1个试样 , 按照 GB/T 5169. 21—2017中 8. 1. 1规定的方法 A进行球压试验 。外壳部件试样试验 温度为 90 ℃ 士2 ℃ , 支撑载流部件的绝缘材料部件试样试验温度为 125 ℃ 士 2 ℃ 。试验结果不通过 时 , 增加 2个样品测试 , 增加 2个样品的测试结果均合格时 , 判定样品合格 。

注 :  样品最小厚度为 2. 5 mm , 当厚度不满足要求时 , 可叠加 , 且叠加层数不超过 4层 。

6. 6. 2   灼热丝

6. 6. 2. 1   按照 GB/T 5169. 11—2017规定的方法进行试验 , 试验温度为 850 ℃ 。

6.6.2.2   按照 GB/T 5169. 11—2017规定的方法进行试验 , 试验温度为 750 ℃ 。

6. 6. 3   垂直燃烧

垂直燃烧按照 GB/T 5169. 16—2017规定的方法进行试验 。

6. 6. 4   针焰

6. 6. 4. 1   按照 GB4706. 1—2005中附录 E 进行试验 , 严酷等级选 30s 。

6.6.4.2   充电器外壳 、装塞在充电器外壳开孔中的元器件的材料按照 GB 4943. 1—2022中 S. 1 规定的 方法进行试验 , 但施加火焰时间按如下要求进行:

— 施加试验火焰 10s ;

— 如果火焰燃烧不超过 15s , 则立即在同一部位重复施加火焰 1 min ;     — 如果火焰燃烧仍不超过 15s , 则立即在同一部位重复施加火焰 2 min 。

6. 7   发射

注 :  有关电磁兼容性的其他项目信息(如抗扰度)见附录 D 。

6. 7. 1   试验准备

在发射测试过程中 , 使充电器工作在其最大发射状态 。 6. 7. 2   端子骚扰电压
